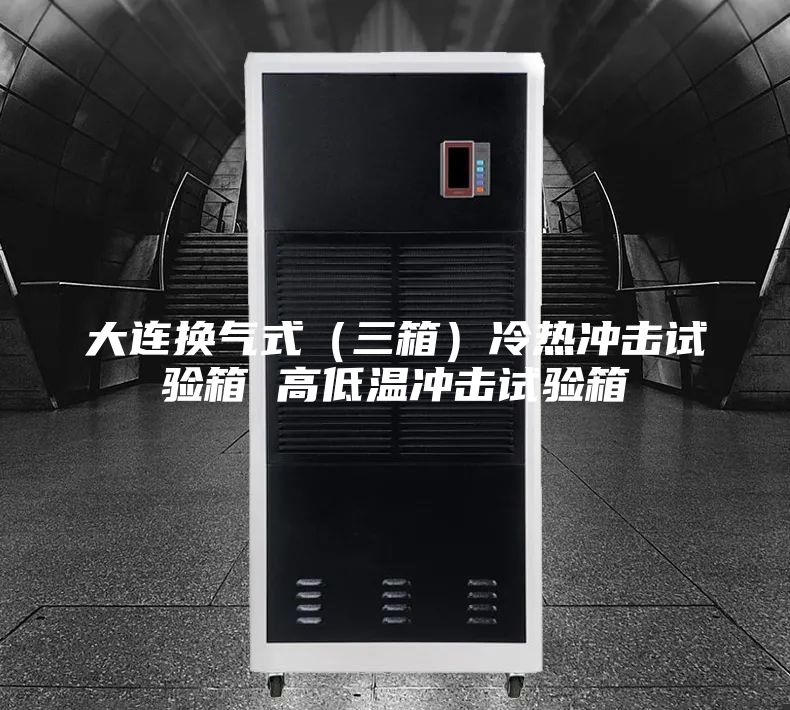

（大連換氣式（三箱）冷熱沖擊試驗箱 高低溫沖擊試驗箱）

　　

　　大連換氣式（三箱）冷熱沖擊試驗箱特點全新*的造型設計，可仿真高溫、低溫之測試條件。系統汲取日本、西德技術設計制造.平衡調溫控制系統（BTHC）,以P、I、D.方式控制SSR,使系統之加熱量等于溫度損耗量,故能長期穩定使用.溫度控制精確，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間。

　　

　　詳細規格

　　

　　一、名稱及型號

　　

　　1.1名稱

　　

　　大連換氣式（三箱）冷熱沖擊試驗箱1.2型號CK-80T

　　

　　二、機器尺寸

　　

　　22LW300*H400*D300mmW500*1120*790mm

　　

　　63Lw450*H400*D350mmW700*1400*940mm

　　

　　80LW400*H500*D400mmW650*H1500*D950mm

　　

　　150LW500*H600*D500mmW750*H1600*D1050mm

　　

　　225LW500*H750*D600mmW1000*H1650*D1200mm

　　

　　408LW600*H850*D800mmW1100*H1750*D1400mm

　　

　　800LW1000*H1000*D800mmW1500*H1900*D1240mm

　　

　　1000LW1000*H1000*D1000mmW1500*H1950*D1600mm

　　

　　三、設定范圍3.1溫度范圍-40℃～150℃（可任意設定）（可設置為-20~100℃、-30~120℃等不同溫度范圍）

　　

　　四、可程式高低溫試驗箱升降溫速度

　　

　　4.1.常溫到100℃約25分鐘

　　

　　4.2.常溫到-40℃約60分鐘

　　

　　五、可程式

　　

　　高低溫試驗箱技術指標

　　

　　5.1溫度指標

　　

　　5.1.1.解析度±0.1℃

　　

　　6.1.10送風循環系統

　　

　　6.1.10.1.采多翼離心式風輪及密封型馬達，不易失油及束心.

　　

　　6.1.11.測試體DNA規格*SUS304#不銹鋼制Pt1001支.

　　

　　6.2制冷

　　

　　6.2.1.工作原理

　　

　　6.2.1.1制冷壓縮機

　　

　　為了保證試驗箱對降溫速率和zui低溫度的要求,本試驗箱的制冷系統采用法國產（TECUMSEH）全封閉壓縮機所組成的制冷系統，該制冷系統具有匹配合理、可靠性高、使用維護方便等優點。

　　

　　制冷系統的設計應用能量調節技術，這種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態。

　　

　　6.2.1.3.制冷工作原理制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。然后制冷劑經節流閥絕熱膨脹做功，這時制冷劑溫度降低。zui后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫目的。

　　

　　6.2.2配置說明

　　

　　6.2.2.1.壓縮機全密閉式法國機制冷機1組.

　　

　　6.2.2.2.制冷劑采用對臭氧層破壞系數為零的新型緑色環保制一級冷

　　

　　劑R404A（U.S.AGenetron）

　　

　　6.2.2.3.冷凝器風冷式冷凝器

　　

　　6.2.2.4.蒸發器鰭片式自動負載容量調整

　　

　　6.2.2.5.膨脹系統毛細管容量控制之冷凍系統

　　

　　6.2.2.6.制冷輔助件電磁閥（日本鷺宮）；干燥劑（丹麥Danfoss）；截止閥（丹麥Danfoss）；高壓保護開關（丹麥Danfoss）等均采用進口零件.

　　

　　七、可程式高低溫試驗箱控制系統

　　

　　7.1.控制系統按鍵式數顯溫控器PID演算控制。

　　

　　7.2.主要電器組件

　　

　　接觸器日本三凌

　　

　　熱繼電器日本三凌

　　

　　繼電器施耐德電氣

　　

　　總開關日本三凌

　　

　　固態繼電器中國產

　　

　　7.3.控制面板

　　

　　電源開關1只

　　

　　照明燈開關3只

　　

　　控制器1只

　　

　　總開關1只

　　

　　7.4.安全保護裝置

　　

　　壓縮機高壓保護開關1組

　　

　　壓縮機過熱保護開關1組

　　

　　壓縮機過電流保護開關1組

　　

　　無熔絲超載保護開關1組

　　

　　撥盤超溫溫度控制器1組

　　

　　7.5.本系統符合恒溫之可靠度試驗規格

　　

　　7.5.1試驗方法

　　

　　7.5.1.1GB/T2423.1-2001試驗A低溫試驗方法

　　

　　7.5.1.2GB/T2423.2-2001試驗B高溫試驗方法

　　

　　八、可程式高低溫試驗箱配件

　　

　　8.1.電源線低阻橡膠電纜線5.5m長1條

　　

　　8.2.可調置物架2套

　　

　　九、提供檔案

　　

　　9.1.質量保證書交貨時提供一份.

　　

　　9.2.使用說明書交貨時提供一份.

　　

　　9.3.產品出廠合格證

　　

　　十、可程式高低溫試驗箱使用環境

　　

　　性能保證環境溫度范圍-5℃～＋30℃（但zui低可達溫度,zui高熱負載能力及降溫時間除外）

　　

　　十一、可程式高低溫試驗箱本機使用電源

　　

　　11.1.電源AC3￠5W380V50/60Hz※電壓變動充許值定格電壓的±10%

　　

　　11.2.zui大負荷容量3.5KVA

　　

　　11.3.zui大工作電流18A

　　

　　如需本公司產品說明書和產品目錄，我們將免費寄上或登門拜訪。歡迎您對本公司的產品及服務提出寶貴的意見和建議！更詳細資料請訪問我們的或。

　　

　　公司名稱

　　

　　售后服務廠家無償提供安裝調試及技術培訓等服務。對設備整機免費保修壹年，終身維護。保修期內技術人員免費進行季度保養，以提升設備之使用壽命及對用戶進行服務跟進。
