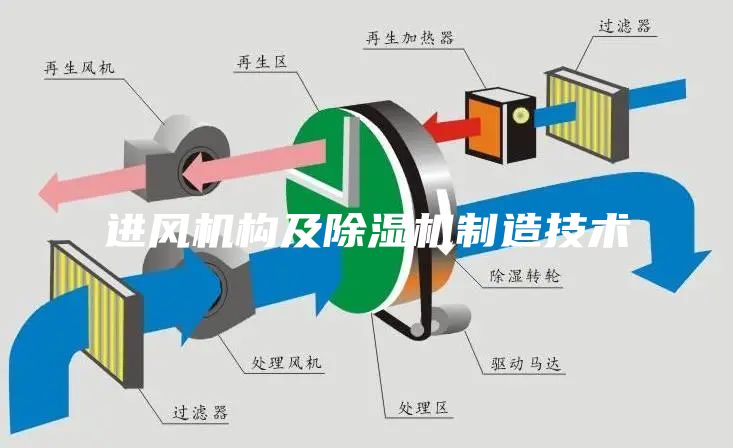

（進風機構及除濕機制造技術）
本發明專利技術公開了一種進風機構，包括門板體、面板體組件、齒條式傳動部件和驅動裝置，齒條式傳動部件及與其配合安裝的驅動裝置設置在面板體組件上，齒條式傳動部件與門板體連接；齒條式傳動部件上設置有第一導向孔，面板體組件上設置有第一導向柱，第一導向柱置于第一導向孔中；齒條式傳動部件在驅動裝置的驅動下帶動門板體運動，使得門板體具有距離面板體組件最遠的打開位置和距離面板體組件最近的關閉位置。還涉及一種除濕機。本發明專利技術的進風機構及除濕機，使用時門板被平推打開，不使用時門板收回，外觀更薄，節省空間，而且能夠有效解決長期放置時塵土進入機體內堵塞過濾網的問題。
【技術實現步驟摘要】
進風機構及除濕機本專利技術涉及除濕機的，特別是涉及一種進風機構及除濕機。技術介紹除濕機由風扇將潮濕空氣抽入機內，通過熱交換器，此時空氣中的水份冷凝成水珠，變成干燥的空氣排出機外，如此循環使室內濕度降低。一般的除濕機面板是固定裝配的，進風口敞開在外，開在殼體的側面，該結構有以下不足：這樣在不使用時出風口在除濕機厚度方向上會占用較大的空間，而且長期不使用時灰塵會從進風口進入導致堵塞過濾網，影響使用性能和壽命，同時外觀上也不夠美觀。技術實現思路為了克服現有技術的不足，本專利技術提供一種結構簡單、設計合理的進風機構及除濕機，其節省空間、關閉時能夠有效防止灰塵進入，本專利技術實現上述目的所采用的技術方案是：一種進風機構，包括門板體、面板體組件、齒條式傳動部件和驅動裝置，齒條式傳動部件及與其配合安裝的驅動裝置設置在面板體組件上，齒條式傳動部件與門板體連接；齒條式傳動部件在驅動裝置的驅動下帶動門板體運動，使得門板體具有距離面板體組件最遠的打開位置，以形成進風口；及使得門板體具有距離面板體組件最近的關閉位置，以關閉進風口。較優的，門板體包括門板和支撐所述門板的門板支架；齒條式傳動部件包括齒條傳動臂和推板，所述推板設置在所述齒條傳動臂上；推板連接門板支架。較優的，門板支架的兩側向后延伸形成裙邊結構；門板支架的兩側的裙邊結構上設置有進風格柵，門板體位于距離面板體組件最遠的打開位置時，露出所述裙邊結構；門板體位于距離所述面板體組件最近的關閉位置時，裙邊結構位于面板體組件內。更進一步的，門板支架具有向后延伸的上壁；在門板體位于打開位置時，上壁將門板上側與面板體組件的空隙封閉。較優的，推板為長條狀，推板與齒條傳動臂的連接處設置在推板的中部，推板的上部和下部分別連接門板支架。更進一步的，門板支架的頂端設置有掛鉤，底端設置有卡扣，推板上端及下端設置有分別與所述掛鉤和所述卡扣相配合的卡孔。較優的，齒條式傳動部件上還設置有推板導向孔，所述推板導向孔設置在所述推板的端部；面板體組件上還設置有推板導向柱，推板導向柱置于推板導向孔中。更進一步的，推板導向柱上設置有可相對推板導向柱轉動的推板軸套或推板滾輪。更進一步的，推板軸套或推板滾輪的外表面設置有減震橡膠圈。更進一步的，推板導向柱的端部設置有定位壓板。較優的，面板體組件包括面板體和盒狀端蓋，盒狀端蓋與面板體固定連接；驅動裝置固定設置在盒狀端蓋上；齒條傳動臂設置在盒狀端蓋與面板體組件形成的空腔內。較優的，齒條式傳動部件上設置有第一導向孔，面板體組件上設置有第一導向柱，第一導向柱置于第一導向孔中。較優的，齒條傳動臂上設置有第一導向孔，面板體組件上設置有第一導向柱，第一導向柱置于第一導向孔中。更進一步的，第一導向柱上設置有可相對其轉動的第一軸套或第一滾輪。更進一步的，第一軸套或第一滾輪的外表面設置有減震橡膠圈。較優的，推板導向孔為腰形孔。較優的，第一導向孔為腰形孔。本專利技術還提供了一種除濕機，其進風處設置有上述任一技術特征的進風機構。本專利技術的有益效果：本專利技術的進風機構及除濕機，使用時門板被平推打開，不使用時門板收回，外觀更薄，節省空間，而且能夠有效解決長期存放時塵土進入機體內堵塞過濾網的問題。附圖說明圖1為本專利技術的進風機構的整體結構示意圖；圖2為如圖1所示的進風機構的第一分解示意圖；圖3為如圖2示的進風機構的齒輪和齒條式傳動部件連接處放大圖；圖4為如圖1所示的進風機構的推板、盒狀端蓋與驅動裝置的分解結構示意圖；圖5為如圖1所示的進風機構省略了推板端部的推板導向柱的另一示意圖；圖6為如圖5所示的進風機構的A處示意圖；圖7為如圖5所示的進風機構的B處示意圖；圖8為本專利技術除濕機的門板體關閉的示意圖；圖9為如圖8所示的除濕機的門板體開啟的示意圖。具體實施方式為了使本專利技術的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例對本專利技術的進風機構及除濕機進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本專利技術，并不用于限定本專利技術。參照圖1至圖7，本專利技術的除濕機進風機構的實施例，包括門板體100、面板體組件200、驅動裝置300和齒條式傳動部件，所述齒條式傳動部件及與其配合安裝的驅動裝置300設置在面板體組件上，所述齒條式傳動部件與門板體100連接；所述齒條式傳動部件上設置有第一導向孔321，所述面板體組件上設置有第一導向柱210，所述第一導向柱210置于所述第一導向孔321中；所述齒條式傳動部件在驅動裝置300的驅動下帶動門板體100運動，使得所述門板體100具有距離所述面板體組件最遠的打開位置，以形成進風口；及使得所述門板體具有距離所述面板體組件最近的關閉位置，以關閉進風口。如此，在使用時門板被平推打開，不使用時門板收回，外觀更薄，節省空間，而且能夠有效解決長期存放時塵土進入機體內堵塞過濾網的問題。較佳地，門板體100包括門板110和支撐門板110的門板支架120，門板110安裝在門板支架120上；所述齒條式傳動部件包括齒條傳動臂320和推板400，推板400設置在齒條傳動臂320上；齒條傳動臂320通過推板400與門板支架120連接。所述門板支架120的兩側向后延伸形成裙邊結構；所述門板支架120的兩側的裙邊結構上設置有進風格柵，門板體100位于距離所述面板體組件最遠的打開位置時，露出所述裙邊結構；門板體100位于距離所述面板體組件最近的關閉位置時，所述裙邊結構位于面板體組件內。所述門板支架120具有向后延伸的上壁；在門板體100位于打開位置時，所述上壁將所述門板110上側與所述面板體組件的空隙封閉。如此，可防止異物在門板體100打開時落入其中。較佳地，所述推板400為長條狀，所述推板400與所述齒條傳動臂320的連接處設置在所述推板400的中部，所述推板400的上部和下部分別連接所述門板支架120。如此，可減小門板體100在運動過程中的晃動，增強其平穩性。較佳地，所述門板支架120的頂端設置有掛鉤，底端設置有卡扣，所述推板400上端及下端設置有分別與所述掛鉤和所述卡扣相配合的卡孔。在安裝門板體100時，可先將掛鉤套入與之對應的卡孔，再將卡扣按入與之對應的卡孔；在拆卸門板體100時，先將卡扣脫離對應的卡孔，再移出掛鉤。如此，可以方便門板體100的裝拆。所述齒條式傳動部件上還設置有推板導向孔410，所述推板導向孔410設置在所述推板400的端部；所述面板體組件上還設置有推板導向柱240，所述推板導向柱240置于所述推板導向孔410中。所述推板導向柱240上設置有可相對所述推板導向柱240轉動的推板軸套或推板滾輪。所述推板軸套或推板滾輪的外表面設置有減震橡膠圈。減震橡膠圈為軟質橡膠材料，軟質橡膠材料起到緩沖作用，減小摩擦損傷、減小噪聲。所述推板導向柱240的端部設置有定位壓板241。防止推板400在推板導向柱240的軸向方向跳動。如此，使開啟閉合所述門板體100的運動更加平穩。較佳地，所述面板體組件包括面板體200和盒狀端蓋220，所述盒狀端蓋220與面板體200固定連接；所述驅動裝置300固定設置在所述盒狀端蓋220上；所述齒條傳動臂320設置在所述盒狀端蓋220與面板體200形成的空腔內。如此，所述盒狀端蓋220用于防護和固定所述齒條式傳動部件，齒輪310和齒條傳動臂320置于本文檔來自技高網...
【技術保護點】
一種進風機構，其特征在于：包括門板體、面板體組件、齒條式傳動部件和驅動裝置，所述齒條式傳動部件及與其配合安裝的所述驅動裝置設置在所述面板體組件上，所述齒條式傳動部件與所述門板體連接；所述齒條式傳動部件在所述驅動裝置的驅動下帶動所述門板體運動，使得所述門板體具有距離所述面板體組件最遠的打開位置，以形成進風口；及使得所述門板體具有距離所述面板體組件最近的關閉位置，以關閉進風口。
【技術特征摘要】
1.一種進風機構，其特征在于：包括門板體、面板體組件、齒條式傳動部件和驅動裝置，所述齒條式傳動部件及與其配合安裝的所述驅動裝置設置在所述面板體組件上，所述齒條式傳動部件與所述門板體連接；所述門板體包括門板和支撐所述門板的門板支架；所述面板體組件包括面板體和盒狀端蓋，所述盒狀端蓋與面板體固定連接；所述齒條式傳動部件包括齒條傳動臂和推板，所述推板設置在所述齒條傳動臂上；所述齒條傳動臂設置在所述盒狀端蓋與面板體組件形成的空腔內；所述推板為長條狀，所述推板與所述齒條傳動臂的連接處設置在所述推板的中部，所述推板的上部和下部分別連接所述門板支架；所述驅動裝置固定設置在所述盒狀端蓋上；所述齒條式傳動部件在所述驅動裝置的驅動下帶動所述門板體運動，使得所述門板體具有距離所述面板體組件最遠的打開位置，以形成進風口；及使得所述門板體具有距離所述面板體組件最近的關閉位置，以關閉進風口。2.根據權利要求1所述的進風機構，其特征在于：所述門板支架的兩側向后延伸形成裙邊結構；所述門板支架的兩側的裙邊結構上設置有進風格柵，門板體位于距離所述面板體組件最遠的打開位置時，露出所述裙邊結構；門板體位于距離所述面板體組件最近的關閉位置時，所述裙邊結構位于面板體組件內。3.根據權利要求2所述的進風機構，其特征在于：所述門板支架頂端具有向后延伸的上壁；在所述門板體位于打開位置時，所述上壁將所述門板上側與所述面板體組件的空隙封閉。4.根據權利要求1或2任一項所述的進風機構，其特征在于：所述門板支架的頂端設置有掛鉤，底端設置有卡...
【專利技術屬性】
技術研發人員：張輝，陳紹林，葉務占，金海元，劉北泉，張力，唐鳳亞，李龍，
申請(專利權)人：珠海電器，
類型：發明
國別省市：廣東;44
<
<
<
<
<
<
<
<
<
<
<
<
