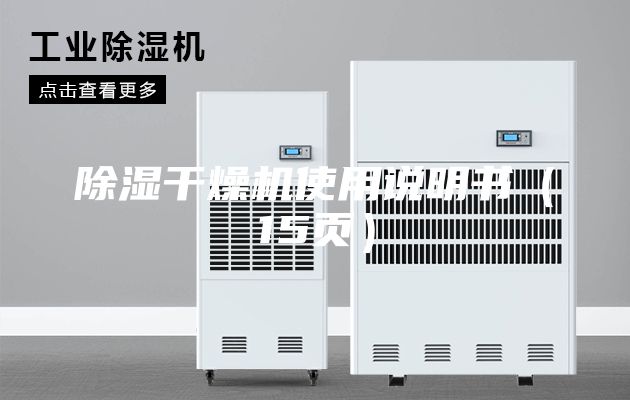

（除濕干燥機使用說明書（15頁））
SFA
面板控制
1、面板示意圖
2、首次上電
控制器首次上電會彈出配置向?qū)Ы缑妫M(jìn)行配置后即可正常使用，具體操作請參考11.4配置向?qū)А?/p>
常用界面
常用操作
1快速修改設定溫度
2查詢/復位故障
如果用戶參數【鎖定溫度】設置為“否”，主界面下可直接修改設定溫度，操作如下：
注：也可以在用戶參數中修改設定溫度。
發生故障時會自動彈出報警界面，故障查詢及復位操作如下：
二、菜單
1、用戶菜單
在主界面下按鍵進入用戶菜單，用戶菜單參數如下表：
序號
參數項
參數功能
備注
1
信息查詢
查詢再生溫度、干燥溫度、再生風機電流，干燥風機電流
無干燥探頭時不顯示干燥溫度，無電流檢測時不顯示風機電流
2
用戶設置
設置用戶常用參數
用戶參數個數及含義參考9用戶參數表。
3
歷史故障
可查詢最近10次發生過的所有故障
按鍵2s清空歷史故障。
4
預約功能
當前時間
預約開/關機
預約1
……
預約6
當前時間：可查詢/修改當前時間。
預約開/關機:啟用或停止預約功能。
預約1：預約設置1
……
預約6：預約設置6
5
預防維護信息
查詢機組累計運行時間
6
版本信息
查詢當前使用的軟件版本
與廠家溝通時請記錄版本信息。
工程菜單
在主界面下，按3秒進入輸入密碼界面，輸入正確工程密碼（默認值4561，建議修改該值，密碼輸入方式參考廠家菜單界面輸入密碼方法），進入工程功能菜單，工程功能菜單包含2項內容。
廠家菜單
在主界面下，按+進入輸入密碼界面，輸入正確廠家密碼（默認值4561，建議修改該值），進入廠家功能菜單，廠家功能菜單包含5項內容。
?。?）廠家菜單進入方法
廠家菜單進入內容
廠家菜單的參數及參數功能如下表：
序號
參數項
參數功能
備注
1
廠家參數設置
設置廠家常用參數
具體參數參考10.5廠家參數表。
2
廠家調試
調試機組各電氣部分動作是否正常
機組運行時無法進入。
3
配置向?qū)?/p>
對機器常用參數進行配置
機組運行時無法進入。
首次上電會彈出該界面。
4
參數初始化
用戶參數恢復出廠初始值
參數初始值參考10.5廠家參數表。
5
廠家密碼設置
設置進入廠家菜單的密碼
初始值4561，建議更改該值。
（3）廠家調試
廠家調試主要用于測試機組各電氣部分動作是否正常，機組運行時無法進入。
調試方法：通過測試三相電輸入、開關量輸入和繼電器輸出來確定機組是否正常。
對報警輸入只顯示檢測結果，若正常說明接線良好、參數設置正確；若報警，則閃爍顯示報警字符，此時請確認外部接線是否良好，及參數設置是否一致。
?。?）配置向?qū)?/p>
配置向?qū)瓿蓪C(jī)器常用參數進行配置，機組運行時無法進入。
配置向?qū)У膮?shù)個數及意義參考廠家參數表，具體的配置方法參考參數操作。
首次上電會彈出配置向?qū)Ы缑妫藭r點擊“取消”操作，不進行配置，下次上電仍會彈出配置向?qū)Ы缑?。一旦進入過配置向?qū)?，上電后就不會彈出配置向?qū)Ы缑?，只能通過廠家菜單進入配置向?qū)А?/p>
二、參數表
用戶參數表
序號
參數名稱
出廠值
設定范圍
備注
1
鎖定溫度
否
是~否
是：可以在主界面快速修改設定溫度。
否：不能在主界面快速修改設定溫度。
2
設定溫度
80.0℃
0.0~400.0℃
設定范圍受廠家參數最大設定溫度限制。
【機型選擇】為“除濕機”時：為除濕設定溫度。
【機型選擇】為“除濕機干燥”時：為干燥設定溫度。
176.0℉
32.0~752.0℉
3
起停方式
本地+遠程
本地/本地+遠程/遠程
本地：只能本地控制啟停機組。
本地+遠程：本地和遠程都可以控制啟停機組。
遠程：只能遠程控制啟停機組。
4
關背光時間
0分鐘
0~255分鐘
設為0時背光常亮，設為非0時，到達設定值時間內未操作控制器，控制器背光關閉。
5
多語言
中文
中文~English
中文：顯示中文界面
English:顯示英文界面
工程參數表
參數名
初始值
設定范圍
單位
備注
PID參數
干燥自整定AT
禁用
禁用/使用
開啟或關閉自整定
干燥響應調節Ar
1
1~30
調節PID控制響應，有干燥探頭時顯示
干燥比例帶P
49.5
0.1~200.0℃
℃
除濕干燥機時顯示
89.1
0.2~360.0℃
℉
干燥積分時間Ti
30
1~3600
秒
有干燥探頭時顯示
干燥微分時間Td
8
0~3600
秒
有干燥探頭時顯示
干燥重疊區db
0.0
-30.0~30.0
℃
有干燥探頭時顯示
0.0
-48.0~48.0
℉
干燥加熱周期T
20
1~300
秒
電加熱的輸出作用周期，有干燥探頭時顯示
再生自整定AT
禁用
禁用/使用
開啟或關閉自整定
再生響應調節Ar
1
1~30
調節PID控制響應
再生比例帶P
33.3
0.1~200
<
<
<
<
<
<
<
<
<
<
<
<
